Acionando uma Lâmpada pela rede Ethernet

Neste tutorial iremos montar um circuito muito semelhante ao do tutorial Módulo Relé + Arduino, porém neste tutorial iremos acionar o relé através de uma página web que será gerada pela BlackBoard (pode ser alterada por um Arduino).

Para este tutorial serão necessários os seguintes componentes:

Ao invés de enviarmos comandos através da porta serial, enviaremos estes comandos através da rede ethernet, por isso precisaremos de um roteador wireless. O funcionamento do código é bem simples, a BlackBoard irá criar uma página web a qual iremos acessar através de um navegador web (Chrome, Firefox, Safari, etc.) para ligar e desligar a lâmpada.

O relé funciona exatamente como uma chave (interruptor). No borne cinza há 3 conexões: NA (Normalmente Aberto), C (Comum) e NF (Normalmente Fechado). Quando o Módulo Relé estiver "desligado", C estára conectado à NF. Quando estiver ligado, C estará conectado à NA.

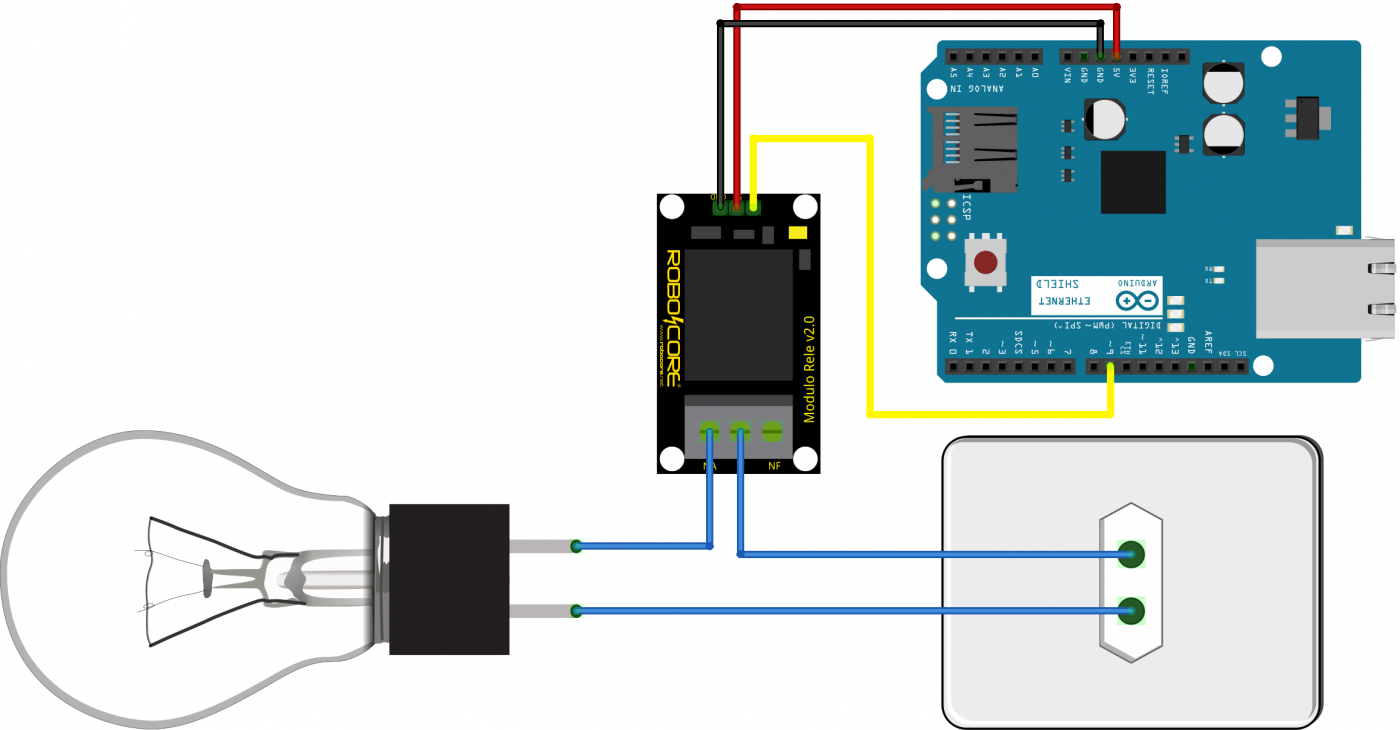

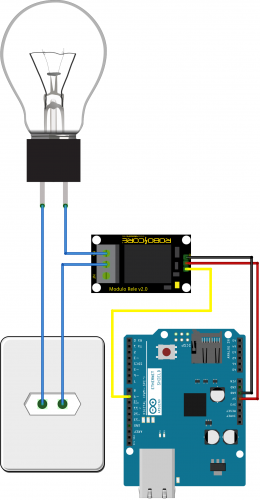

Veja no esquemático ao lado, como fazer a ligação do Módulo Relé no Shield Ethernet e em uma lâmpada.

ATENÇÃO:
Caso você não tenha conhecimento adequado para mexer na rede elétrica, peça auxilio a um profissional. A RoboCore não se responsabiliza por danos à rede elétrica e/ou à integridade física do praticante do experimento, bem como quaisquer pessoas que possam vir a ser lesadas.

Neste tutorial vamos utilizar o padrão de rede mais comum, o 192.168.0.x. Caso você não saiba qual o padrão de rede utilizado em sua casa, basta abrir o Command Prompt (CMD) e digitar ipconfig que o sistema lhe retornará o endereço IPv4 de seu computador. Após descobrir o IP de seu computador defina um IP no mesmo padrão, porém com o último número diferente (Dica! Utilize um número alto, por exemplo se seu computador for 192.168.0.5 defina 192.168.0.70 para a BlackBoard).

Agora é hora de configurar o endereço MAC do Shield Ethernet e cadastrarmos em nosso código. No Shield Ethernet existe uma etiqueta na parte inferior com um conjunto de 6 números e letras, esta sequência está em hexadecimal, portanto deveremos cadastrá-la em nosso código usando 0x antes de cada sequência.

Compile o código abaixo na BlackBoard e em seguida abra o navegador web. Digite o endereço IP cadastrado na BlackBoard na barra de endereços e uma página com a imagem do módulo relé e um botão se abrirá. Agora basta clicar no botão que a lâmpada se acenderá e clicando novamente ela se apagará.

Se preferir, pode consultar este tutorial vendo o vídeo abaixo:

Código:


#include <SPI.h>
#include <Ethernet.h>

byte mac[] = { 0x90, 0xA2, 0xDA, 0x0F, 0x09, 0xA7 }; //physical mac address
byte ip[] = { 192, 168, 0, 99 }; // ip in lan
byte gateway[] = { 192, 168, 0, 1 }; // internet access via router
byte subnet[] = { 255, 255, 255, 0 }; //subnet mask
EthernetServer server(80); //server port

String readString;

int pin = 9;
boolean ligado = true;

//////////////////////

void setup(){

  pinMode(pin, OUTPUT); //pin selected to control
  //start Ethernet
  Ethernet.begin(mac, ip, gateway, subnet);
  server.begin();
  //the pin for the servo co
  //enable serial data print
  Serial.begin(9600);
  Serial.println("RoboCore Remote Automation V1.1"); // so I can keep track of what is loaded
}

void loop(){
  // Create a client connection
  EthernetClient client = server.available();
  if (client) {
    while (client.connected()) {
      if (client.available()) {
        char c = client.read();

        //read char by char HTTP request
        if (readString.length() < 100) {

          //store characters to string
          readString += c;
          //Serial.print(c);
        }

        //if HTTP request has ended
        if (c == '\n') {

          ///////////////////// control arduino pin
          Serial.println(readString); //print to serial monitor for debuging
          if(readString.indexOf("?ligar") >0)//checks for on
          {
            digitalWrite(pin, HIGH);    // set pin 4 high
            Serial.println("On");
            ligado = false;
          }
          else{
            if(readString.indexOf("?desligar") >0)//checks for off
            {
              digitalWrite(pin, LOW);    // set pin 4 low
              Serial.println("Off");
              ligado = true;
            }
          }
          //clearing string for next read
          readString="";


          ///////////////

          client.println("HTTP/1.1 200 OK"); //send new page
          client.println("Content-Type: text/html");
          client.println();

          client.println("<html>");
          client.println("<head>");
          client.println("<title>RoboCore - Remote Automation</title>");
          client.println("<meta http-equiv='Content-Type' content='text/html; charset=ISO-8859-1'>");
          client.println("<link rel='stylesheet' type='text/css' href='http://www.robocore.net/upload/projetos/RemoteAutomationV1.0.css' />");
          client.println("<script type='text/javascript' src='http://www.robocore.net/upload/projetos/RemoteAutomationV1.0.js'></script>");
          client.println("</head>");
          client.println("<body>");
          client.println("<div id='wrapper'>RoboCore Remote Automation V1.1");
          client.print("<div id='rele'></div><div id='estado' style='visibility: hidden;'>");
          client.print(ligado);
          client.println("</div>");
          client.println("<div id='botao'></div>");
          client.println("</div>");
          client.println("<script>AlteraEstadoRele()</script>");
          client.println("</body>");
          client.println("</head>");

          delay(1);
          //stopping client
          client.stop();



        }
      }
    }
  }
}
