Controle de uma Fita LED RGB com o Arduino

Introdução

Neste tutorial vamos explicar como usar o seu Arduino para controlar a fita LED RGB de forma simples e prática. A fita possui LEDs com as cores primárias vermelho, verde e azul, por isso o nome RGB (Red, Green e Blue em inglês). Ela permite a possibilidade de formar outras cores misturando a intensidade de cada cor primária, por exemplo, com a ajuda de um potenciômetro. Agora que você sabe que é possível controlar a fita LED RGB, que tal começar o projeto?

Lista de Materiais

Lista completa de produtos

comprar

BlackBoard UNO R3

R$ 94,90 no PIX

Cabo USB AB 1.50m

R$ 10,35 no PIX

Fita LED RGB - 1 metro

R$ 14,15 no PIX

Potenciômetro 10kΩ

R$ 2,18 no PIX

Transistor NPN TIP122

R$ 2,37 no PIX

Fonte Chaveada 12V 5A

R$ 34,10 no PIX

Adaptador P4 Fêmea - Borne

R$ 3,70 no PIX

Resistor 300Ω - Pacote com 10 unidades

R$ 0,71 no PIX

Protoboard 400 Pontos

R$ 6,55 no PIX

WorkPlate 400 - Preta

R$ 14,15 no PIX

Jumpers Macho-Macho x40 Unidades

R$ 7,50 no PIX

A lista de materiais foi dimensionada para um metro de fita LED, portanto é necessário redimensionar os componentes se seu projeto for utilizar um comprimento maior.

Primeiros Passos

Nessa primera etapa do tutorial, vamos acionar as cores da fita LED de maneira simples e rápida.

Preparando a Fita LED RGB

Antes de começar o projeto é necessário preparar a fita LED RGB, para que você consiga conectar ela ao seu circuito. Primeiro, você deve preparar a fita LED utilizando jumpers M/M de cor vermelha, verde e azul para conectar a fita à sua protoboard. Para isso, corte um lado de seu jumper para efetuar a solda nos pads de conexão da fita LED.

ATENÇÃO: Corte somente um lado do jumper porque a outra ponta (com o pino) vai ser conectada a protoboard.

Depois, descasque a ponta recém cortada e solde-a no pad respectivo da fita LED. Veja o resultado na imagem a seguir.

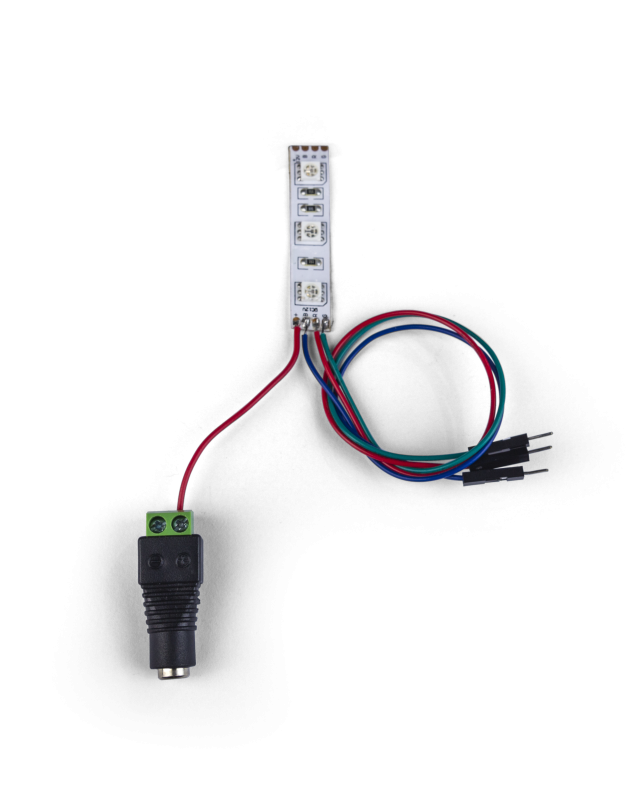

Solda Fita LED RGB — Solda de jumpers na Fita LED RGB

Circuito

Agora você pode montar o circuito abaixo.

Descricao Breve da Imagem — Circuito LED RGB

Programação

Carregue o código a seguir na sua BlackBoard.

/*******************************************************************************
* Fita LED RGB (v1.0)
*
* Controlando uma fita LED RGB com o Arduino.
* As cores primarias acendem por 2 segundos. Por ultimo, duas cores
* sao misturadas para formar uma nova cor.
*
* Copyright 2019 RoboCore.
* Escrito por Renan Piva (30/04/2019).
*
* This program is free software: you can redistribute it and/or modify
* it under the terms of the GNU General Public License as published by
* the Free Software Foundation, either version 3 of the License, or
* (at your option) any later version (<https://www.gnu.org/licenses/>).
*********************************************************************************/

// Declarando os pinos
const int PINO_LED_R = 11;	// Vermelho
const int PINO_LED_G = 10;  // Verde
const int PINO_LED_B = 9;	// Azul

void setup() {
  // Configurando os pinos como saida
  pinMode(PINO_LED_R, OUTPUT); // LED vermelho
  pinMode(PINO_LED_G, OUTPUT); // LED verde
  pinMode(PINO_LED_B, OUTPUT); // LED azul
}

void loop() {
  // Ligando o LED vermelho e desligando o LED azul e verde
  digitalWrite(PINO_LED_R, HIGH); // Liga LED vermelho
  digitalWrite(PINO_LED_G, LOW);  // Desliga LED verde
  digitalWrite(PINO_LED_B, LOW);  // Desliga LED azul
  delay(2000);                    // Deixando dois segundos aceso LED vermelho
  digitalWrite(PINO_LED_R, LOW);  // Desliga LED vermelho
  delay(2000);                    // Espera dois segundos para ligar o proximo LED

  // Ligando LED verde e desligando LED vermelho e verde
  digitalWrite(PINO_LED_R, LOW);  // Desliga LED vermelho
  digitalWrite(PINO_LED_G, HIGH); // Liga LED verde
  digitalWrite(PINO_LED_B, LOW);  // Desliga LED azul
  delay(2000);                    // Deixando dois segundos aceso LED verde
  digitalWrite(PINO_LED_G, LOW);  // Desliga LED verde
  delay(2000);                    // Espera dois segundos para ligar proximo LED

  // Ligando LED azul e desligando LED vermelho e verde
  digitalWrite(PINO_LED_R, LOW);  // Desliga LED vermelho
  digitalWrite(PINO_LED_G, LOW);  // Desliga LED verde
  digitalWrite(PINO_LED_B, HIGH); // Liga LED azul
  delay(2000);                    // Deixando 2 segundos para ligar proximo LED
  digitalWrite(PINO_LED_B, LOW);  // Desliga LED azul
  delay(2000);                    // Espera 2 segundos para voltar ao  LED vermelho

  // Ligando LED vermelho e azul para criar roxo
  digitalWrite(PINO_LED_R, HIGH); // Liga LED vermelho
  digitalWrite(PINO_LED_G, LOW);  // Desliga LED verde
  digitalWrite(PINO_LED_B, HIGH); // Liga LED azul
  delay(2000);                    // Deixando 2 segundos para ligar proximo LED
  digitalWrite(PINO_LED_R, LOW);  // Desliga LED vermelho
  digitalWrite(PINO_LED_B, LOW);  // Desliga LED azul
  delay(2000);                    // Espera dois segundos para voltar ao vermelho
}

Entendendo o Código

A primeira parte do código consiste em declarar as variáveis referentes aos pinos de cada cor da fita LED, dando a você a possibilidade de criar 7 cores diferentes. Na inicialização do programa (função setup()), configuramos os pinos como saídas. Em seguida, na função loop(), controlamos os pinos de cada cor para escolher como os LEDs acendem.

No trecho abaixo, repare que na primeira linha o pino referente à cor vermelha está em HIGH, o que significa que o LED vermelho é ligado, enquanto as outras cores estão em LOW, portanto desligadas. A mesma lógica é usada na sequência para ligar apenas as luzes verde e azul.

 // Ligando o LED vermelho e desligando o LED azul e verde
 digitalWrite(PINO_LED_R, HIGH)	// Liga LED vermelho
 digitalWrite(PINO_LED_G, LOW); // Desliga LED verde
 digitalWrite(PINO_LED_B, LOW); // Desliga LED azul
 delay(2000);                   // Deixando dois segundos aceso LED vermelho
 digitalWrite(PINO_LED_R, LOW); // Desliga LED vermelho
 delay(2000);                   // Espera dois segundos para ligar o proximo LED

No último trecho do código, inserido abaixo, usamos as cores vermelha e azul em HIGH e a cor verde em LOW, criando assim a cor roxa.

digitalWrite(PINO_LED_R, HIGH);	// Liga LED vermelho
digitalWrite(PINO_LED_G, LOW);  // Desliga LED verde
digitalWrite(PINO_LED_B, HIGH); // Liga LED azul

O Que Deve Acontecer

Veja o resultado na animação a seguir.

Acionando fita LED RGB com sua BlackBoard

Controle com Potenciômetros

Que tal agora acrescentar potenciômetros no seu projeto para misturar as cores da fita LED? Assim você pode utilizar as cores primárias para deixar seu projeto com cores diferentes.

Circuito

Monte o circuito como o da imagem abaixo.

Programação

Carregue o código a seguir na sua BlackBoard.

/******************************************************************************************
* Fita LED RGB com Potenciometros (v1.0)
*
* Controle de intensidade de cada cor primaria utilizando potenciometros.
*
* Copyright 2019 RoboCore.
* Escrito por Renan Piva (30/04/2019).
*
* This program is free software: you can redistribute it and/or modify
* it under the terms of the GNU General Public License as published by
* the Free Software Foundation, either version 3 of the License, or
* (at your option) any later version (<https://www.gnu.org/licenses/>).
******************************************************************************************/

// Declarando os pinos
const int PINO_POT_R = A1; // Potenciometro do LED vermelho
const int PINO_LED_R = 11; // Pino do LED vermelho
const int PINO_POT_G = A2; // Potenciometro do LED verde
const int PINO_LED_G = 10; // Pino do LED verde
const int PINO_POT_B = A3; // Potenciometro do LED azul
const int PINO_LED_B = 9;  // Pino do LED azul

int valor_pot = 0;         // Valor de leitura do potenciometro
int valor_LED_RGB = 0;     // Valor dos LEDs RGB

void setup() {
  // Configurando os pinos para cada saida
  pinMode(PINO_POT_R, INPUT);	// Pino do potenciometro para LED vermelho
  pinMode(PINO_POT_G, INPUT);   // Pino do potenciometro para LED verde
  pinMode(PINO_POT_B, INPUT);   // Pino do potenciometro para LED azul
  pinMode(PINO_LED_R, OUTPUT);  // LED vermelho
  pinMode(PINO_LED_G, OUTPUT);  // LED verde
  pinMode(PINO_LED_B, OUTPUT);  // LED azul
}

void loop() {
  // Controle do LED vermelho
  valor_pot = analogRead(PINO_POT_R);				// Lendo o valor do potenciometro
  valor_LED_RGB = map(valor_pot, 0,1023, 0, 255);   // Convertendo o valor
  analogWrite(PINO_LED_R, valor_LED_RGB);           // Alterando o valor do PWM

  // Controle do LED verde
  valor_pot = analogRead(PINO_POT_G);               // Informando valor pino para verde
  valor_LED_RGB = map(valor_pot, 0, 1023, 0, 255);  // Informando valor para o potenciometro
  analogWrite(PINO_LED_G, valor_LED_RGB);           // Mudando o valor para analogico

  // Controle do LED azul
  valor_pot = analogRead(PINO_POT_B);               // Informando valor pino para azul
  valor_LED_RGB = map(valor_pot, 0, 1023, 0, 255);  // Informando valor para o potenciometro
  analogWrite(PINO_LED_B, valor_LED_RGB);           // Mudando o valor para analogico
}

Entendendo o Código

Com a adição dos potenciômetros, o código controla a intensidade de cada cor da fita LED RGB utilizando sinais PWM, portanto passamos a usar a função analogWrite(). O PWM (modulação por largura de pulso) é um método que utiliza um pino digital para variar a energia sobre a carga. Essa variação é controlada pelo duty cycle (ciclo de trabalho), que é, para uma frequência fixa, a proporção do tempo em que a tensão fica em nível lógico alto no período da onda quadrada. Veja o exemplo abaixo, onde as linhas verdes indicam os intervalos dos ciclos da onda (período) e a linha preta representa o sinal PWM.

Demonstração de onda quadrada da função duty cycle
*Fonte: https://www.arduino.cc/en/Tutorial/PWM*

A função analogWrite() no Arduino é utilizada para definir o duty cycle de uma saída PWM e utiliza um parâmetro de 0 a 255, valores que equivalem a 0 e 100 % respectivamente. Como usamos os potenciômetros, cujas leituras vão de 0 a 1023, precisamos converter os valores lidos para valores dentro da faixa de leitura da função. Para isso utilizamos a função map().

A função map() converte um valor dentro de um intervalo para o valor equivalente dentro de um segundo intervalo. Por exemplo, considerando o intervalo de leitura potenciômetro, que é de 0 a 1023, e o intervalo aceito pela funçãoanalogWrite(), que é de 0 a 255, transformamos o valor lido de 512, que equivale a 50 % do potenciômetro, para o valor de 50 % da função, que é 127.

O Que Deve Acontecer

Diferentemente da primeira etapa, agora a intensidade de cada cor primária da fita LED RGB está sendo controlada pelos potenciômetros, dando a possibilidade de deixar sua fita LED RGB com a cor que você desejar.

Solução de Problemas

Caso uma cor não ligue, verifique as conexões dos jumpers e a posição dos transistores TIP122. Verifique também que a sua fonte de 12 V está alimentando corretamente o conjunto.
